220KV變壓器局部放電檢測案例
發布時間:2020-03-28瀏覽次數:327

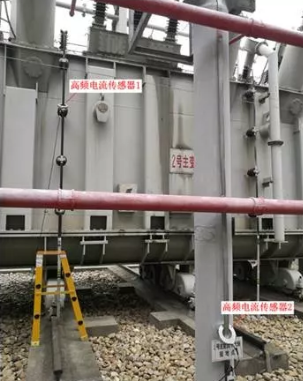

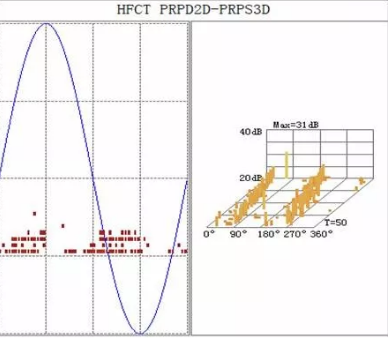

2018年10月23日,220KV變壓器有種溶解氣體檢測發現乙炔突變到4.5uL/L,總炔突變到417uL/L,判斷變壓器存在高溫過熱、放電缺陷。使用KF-6901D多功能局放檢測儀對變壓器進行高頻電流檢測,發現接地處檢測局部放電信號幅值144mV,較鐵芯接地處檢測信號98mV更大。初步判斷局部放電信號來自變壓器內部靠近夾件的部位。

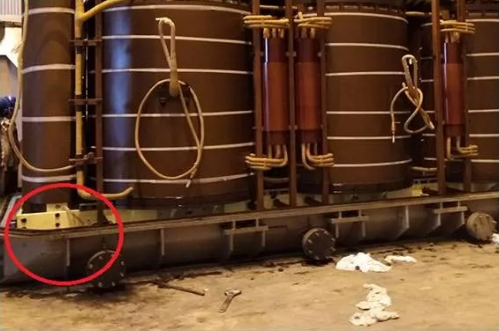

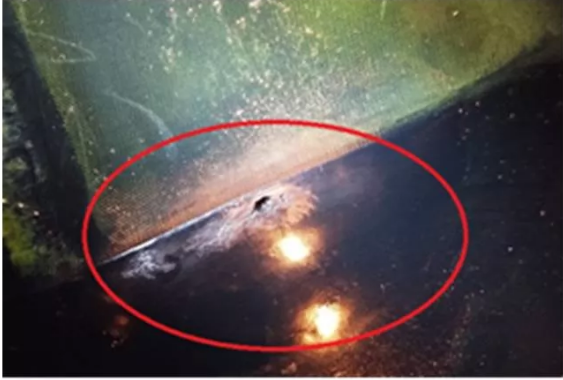

對變壓器進行吊芯檢查,發現變壓器高壓側最左側底部墊腳橡膠板存在放電灼燒痕跡。
檢查發現高壓側A相最外側一條磁屏蔽因絕緣板破損對箱壁導通導致該屏蔽條在運行中產生環流發生過熱缺陷。變壓器夾件對地絕緣不良導致運行中發生局部放電。
