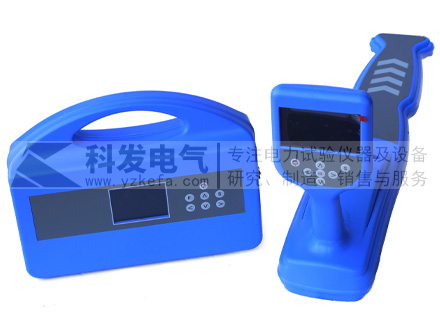

揚州科發KF-6600B2是一套高性能地下金屬管線探測系統,由信號發射機和接收機組成,可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量,配合多種選配附件,可以進行唯一性鑒別,以及管道絕緣破損和部分類型電纜故障的查找。
KF-6600B2智能管線探測儀功能特點
?羅盤和方向顯示:直觀顯示管線走向和左右方向。
?電流方向測量,排除臨線干擾(部分頻率)。
?深度和電流測量。
?全數字化高精度采樣處理:穩定可靠,超高靈敏度,接收通頻帶極窄,抗干擾能力強,能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
?運行電纜探測:高性能發射卡鉗,最大程度向運行電纜耦合輸出信號。
?電纜/管線鑒別:卡鉗(選配件)方便易用,明確給出鑒別結果;可在不方便使用卡鉗時使用。
?接地故障查找:使用A字架(選配件)可定位管線的對地絕緣破損點,箭頭指示故障點方向。
?多種探測頻率:主動探測和被動探測。
?發射機多種信號輸出方式:直連輸出、卡鉗耦合、感應。
?發射機數字功放大功率輸出,全自動阻抗匹配,全自動保護。
?內置大容量鋰離子電池,欠壓自動關機,長時間無操作自動關機(接收機)。
?機殼美觀堅固、質輕便攜。
技術指標
?發射機:
1.輸出方式:直連輸出、感應、卡鉗耦合。
2.輸出頻率:348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、12KHz、33kHz、82kHz、200kHz。
3.輸出功率:最大10W,10檔可調,全自動實時阻抗匹配。
4.直連輸出電壓:最高200Vpp。
5.過載和短路保護。
6.人機界面:320×240點陣液晶顯示器。
7.內置電池:6節18650鋰離子電池,標稱12.6V,4.2Ah。
?接收機:
1.輸入方式:內置接收線圈、識別鉗(選配)、查障A字架(選配)。
2.接收頻率:
探測頻率:348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、33kHz、65kHz、82kHz、131kHz、200kHz。
工頻被動探測頻率:50Hz/60Hz。
3.管線探測模式:寬峰法、窄峰法、音谷法、峰谷法。
4.電纜鑒別模式:卡鉗(選配)智能鑒別和電流測量。
5.人機界面:480×272點陣液晶顯示器。
6.內置電池:4節18650鋰離子電池,標稱4.2V,8.2Ah。
7.定位深度0-6m;深度測量時,被測管線深度0-3m(精度±5%)、被測管線深度3-12m(精度±10%)
?其他:
1.體積:發射機320×240×90mm,接收機670×128×310mm。
2.質量:發射機1.9kg,接收機1.4kg。
3.充電器:輸入AC100~240V,50/60Hz,輸出DC4.2V-1A、輸出DC12.6V-1A。
4.使用條件:溫度:-10℃-40℃,濕度5-90%RH,海拔<4500m。
