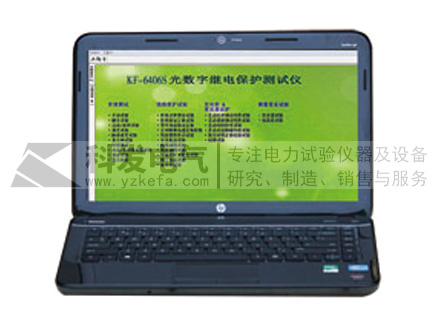

KF-6406S光數字繼電保護測試儀主要特點

☆ 支持手動配置、SCL自動解析配置、報文監聽配置、讀取保存配置等四種配置方式，方便對數字測試儀進行配置；

☆ 支持對模擬小信號的配置；

☆ 支持對網絡中的報文監聽及分析、數字輸出波形的監視、有效值與相位的計算；

☆ 支持SCL解析/報文監聽配置與當前配置內容進行對比，快速定位配置差異，提供覆蓋配置功能，迅速完成調試任務；

☆ 支持序號偏差、丟幀測試、同步測試、品質測試、序號跳變、錯值測試等多種采樣值異常模擬；

☆ 完備的試驗功能，能夠?qū)Ω鞣N類型的保護裝置及元件進行測試；

☆ 獨特的繼電器特性模塊，包含國內外絕大部分型號繼電器的特性模板，只需輸入定值即可直觀的顯示對應保護元件的特征圖形；

☆ 提供完備的電氣信號量及狀態量的顯示；

☆ 多種模擬量參數的設置方式：可以任意選擇相-地、相-相、序分量、阻抗等輸入方式，并可任意切換；

☆ 獨特的輸出信號自定義模塊，可以根據需要編輯各種復雜的信號輸出流程；

功能介紹

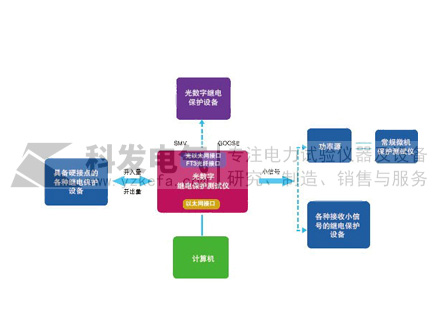

☆提供4路100Mbps光纖以太網接口，可用于輸出符合IEC61850-9-2/9-1規約的采樣值報文，同時還可以用于GOOSE報文發送與接收；

☆ 可輸出3路符合IEC60044-8規范的FT3格式采樣值報文；

☆ 對于采樣值報文，其通道功能、通道數目、采樣速率、ASDU數目等均可進行自由設置；

☆ 對于GOOSE報文，其通道數目、發送間隔時間、控制塊信息等均可自由配置；

☆ 兼容傳統模擬開關量處理，提供8路模擬開關量輸入和4路模擬開關量輸出，同時開入量能夠自動識別帶電位和空接點的輸入信號；

☆ 支持12路模擬小信號輸出；

☆ 支持12路直流電壓源輸出；

☆ 支持GPS同步；

☆ 提供1個RJ45以太網口，負責與上位機軟件通信；

☆完備的信號指示：在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纖以太網接口的鏈接和收發狀態指示，以及IEC60044-8的光纖接口的發送狀態指示，所有硬接點的開入、開出量在前面板上均有相應的狀態指示燈；

☆ 所有光纖接口均為ST接口，接線穩定可靠.
